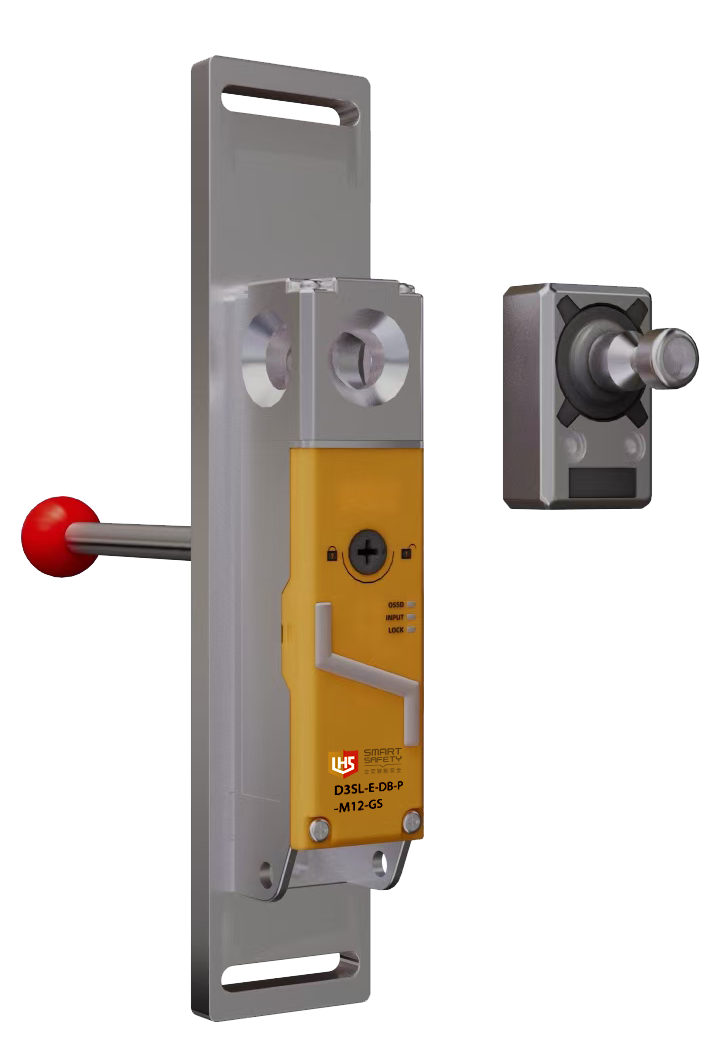

執?器

通用編碼執行器

DF-K2-GS

唯?編碼執行器

DF-K1-GS

安裝?架

轉軸用安裝支架

（適用于向左開的鉸鏈式門、合頁式門）

D3SL-E-ZJ-JL-L

轉軸用安裝?架

（適用于向右開的鉸鏈式門、合頁式門）

D3SL-E-ZJ-JL-R

滑動用安裝?架

（適用于向左開的推拉式門）

D3SL-E-ZJ-TL-L

滑動用安裝?架

（適用于向右開的推拉式門）

D3SL-E-ZJ-TL-R

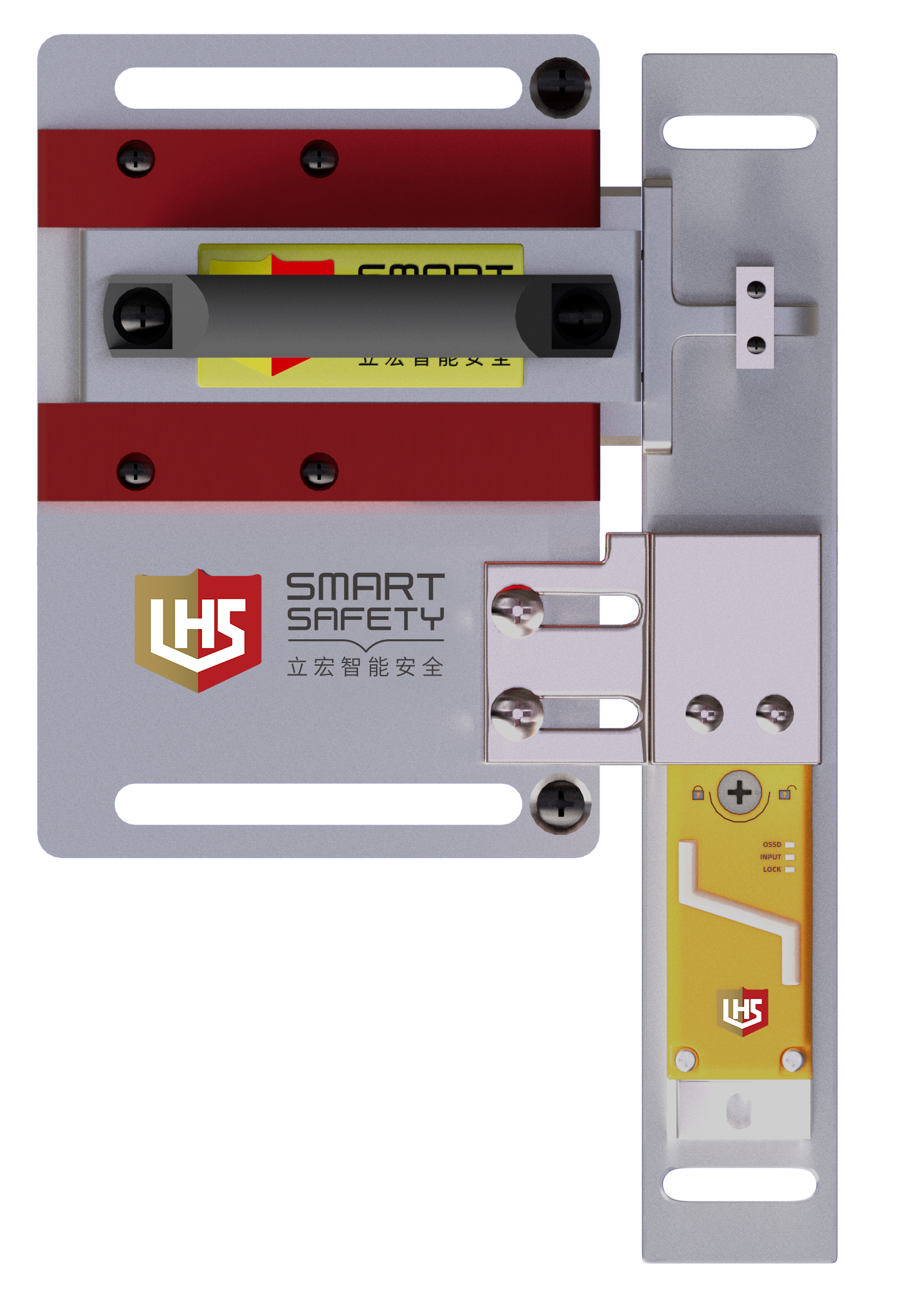

內側安裝支架套件

D3SL-E-ZJ-NC

門把手

執行器支架

門把手執行器?架右開用

D3SL-E--ZJ-DH-R

門把手執行器支架左開用

D3SL-E-ZJ-DH-L

M12連接線

標準型線纜（8針8芯）

D3SL-E-XL-P88C3-GS

D3SL-E-XL-P88C5-GS

D3SL-E-XL-P88C10-GS

高功能型線纜（12針12芯）

D3SL-E-XL-P1212C3-GS

D3SL-E-XL-P1212C5-GS

D3SL-E-XL-P1212C10-GS

說明：M12連接線需要單獨選型，請根據需求按表格選擇合適的型號。

種類

標準型

高功能

標準型

高功能

電纜規格

末端形狀

松散電線

M12連接器

松散電線

M12連接器

芯數

8

12

8

12

長度

3m/5m/10m

0.3m

5m/10m

0.3m

輸出類型

PNP/NPN

PNP

PNP/NPN

PNP

響應時間(ms)※1※2

鎖定動作

鎖定→解鎖

220ms

320ms

解鎖→鎖定

220ms^※3

鎖定

拉伸強度(Fzh)

3800以上

插入位置偏差容許度

±2mm

機械耐久性

100萬次以上（門操作速度為1m/s）

容許操作頻率^※4

1HZ

容許門半徑

250mm及以上

手動釋放^※5

正面、背面

級聯連接

最多25臺

控制輸出(OSSD輸出)

輸出類型

晶體管輸出×2

最大負載電流

PNP：150mA及以下、NPN：100mA及以下

殘余電壓 (ON時)

最高2.5V（電纜5m 時）

OFF時電壓

最高2.0V（電纜5m時）

泄漏電流

最高0.5mA

最大負載容量

2.2μF

負載連線電阻

最高2.5Ω

輸出數

1

2

1

2^※6

最大負載電流

50mA

殘余電壓(ON 時)

最高2.5V（電纜5m時）

外部輸入(短路電流)

安全輸入

約1.5mA×2

復位/EDM輸入

—

約10mA×1

—

鎖定控制輸入

約2.5mA×1

約2.5mA×2

約2.5mA×1

OSS D動作切換輸入

—

電源

電源電壓

DC24V±20%包括紋波(P-P)10% Class2

消耗功率

3.4W^※8

保護電路

電源逆接保護、各輸出短路保護、各輸出浪涌保護、輸出逆接保護

環境抗耐性

外殼防護級

IP65/68

使用環境溫度

-20℃至+55℃(無凍結)

存放環境溫度

-25℃至+70℃(無凍結)^※9

使用環境濕度

5%至95%RH

存放環境濕度

5%至95%RH

耐振動性

10至55Hz、雙振幅 2.0mm、X、Y、Z各方向5分鐘(IEC 60947-5-3)

耐沖擊性

30GX、Y、Z各方向6次(IEC 60947-5-3)

適用規格 (安全)

EN61508、IEC 61508(SIL2/SIL3)EN 62061、IEC62061(SIL CL2/SIL CL3)

ENISO 13849-1:2015(PLd、Category 2/PLe、Category 4)

ENISO 14119(Type4)IEC 60947-5-3、EN 60947-5-3 UL61010-1、

CAN/CSA-C22.2 No.61010-1

材質

傳感器主機

外殼

SUS304、鋅合?、PBT、PA66、NBR

鎖定部

鋁合?（加硬）、SUS304

電纜

PVC

鑰匙

外殼

鋅合?、PBT、NBR

鎖定部

SUS304、鋅合金

工作狀態

指示燈

狀態說明

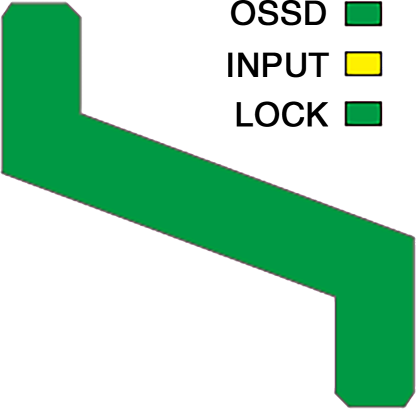

關門鎖定

正常輸出

??

工作狀態指示燈：綠燈點亮

OSSD輸出指示燈：綠燈點亮

INPUT輸入指示燈：黃燈點亮

LOCK鎖定指示燈：綠燈點亮

1.檢測到鑰匙信號正常

2.檢測到鑰匙插?到位,門關閉

3.輸入信號正常

4.鎖定且正常輸出

解鎖開門

無輸出

工作狀態指示燈：紅燈點亮

OSSD輸出指示燈：紅燈點亮

INPUT輸入指示燈：黃燈點亮

LOCK鎖定指示燈：熄滅

1.未檢測到鑰匙信號

2.未檢測到鑰匙插?到位,門已經打開

3.輸入信號正常

4.未鎖定無輸出

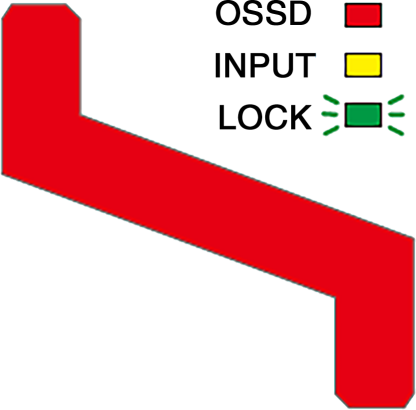

關門未鎖定

或關門鎖定

無輸出

工作狀態指示燈：紅燈點亮

OSSD輸出指示燈：紅燈點亮

INPUT輸入指示燈：黃燈點亮

LOCK鎖定指示燈：綠燈1HZ閃爍

1.未檢測到鑰匙信號

2.檢測到鑰匙插入到位,門關閉

3.輸入信號正常

4.關門未鎖定：剛關門時沒有檢測到鑰匙信號

關門鎖定：鎖定后中途沒有檢測到鑰匙信號

兩種情況都無輸出

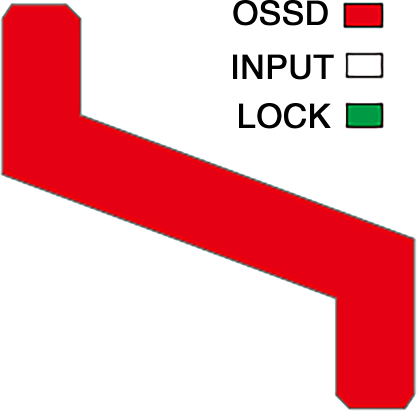

關門鎖定

無輸出

工作狀態指示燈：紅燈點亮

OSSD輸出指示燈：紅燈點亮

INPUT輸入指示燈：熄滅

LOCK鎖定指示燈：綠燈點亮

1.無輸入信號

2.鎖定無輸出

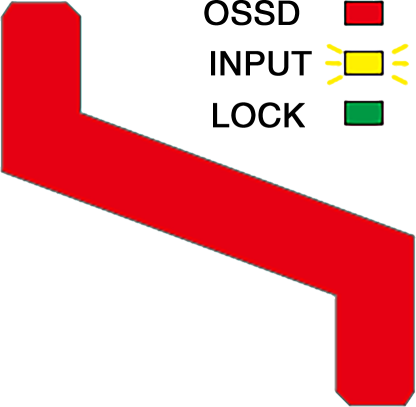

關門鎖定

無輸出

工作狀態指示燈：紅燈點亮

OSSD輸出指示燈：紅燈點亮

INPUT輸入指示燈：黃燈1HZ閃爍

LOCK鎖定指示燈：綠燈點亮

1.等待Rest復位信號

2.鎖定無輸出

OSSD錯誤

工作狀態指示燈：紅燈點亮

OSSD輸出指示燈：紅燈2HZ閃爍

INPUT輸入指示燈：黃燈點亮

LOCK鎖定指示燈：綠燈點亮

1.OSSD發生短路，或者配線不正確。

2.電感負載導致OSSD受到電壓浪涌。

3.OSSD受到電氣干擾的影響。

4.OSSD發生故障。

5.鎖定無輸出

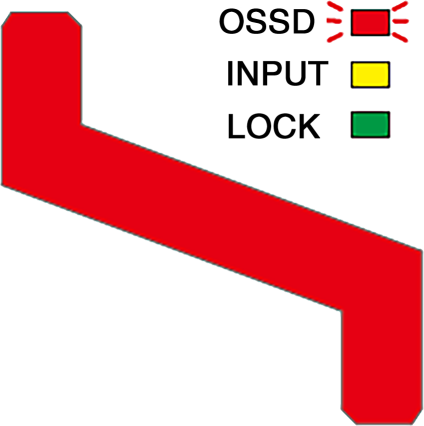

EDM錯誤

工作狀態指示燈：紅燈點亮

OSSD輸出指示燈：紅燈1HZ閃爍

INPUT輸入指示燈：黃燈點亮

LOCK鎖定指示燈：綠燈點亮

1.EDM輸入未正確配線

2.鎖定無輸出

鎖定異常

工作狀態指示燈：紅燈點亮

OSSD輸出指示燈：紅燈點亮

INPUT輸入指示燈：黃燈點亮

LOCK鎖定指示燈：綠燈2HZ閃爍

1.電磁鐵錯誤或光耦錯誤

2.鎖定不確定，?輸出

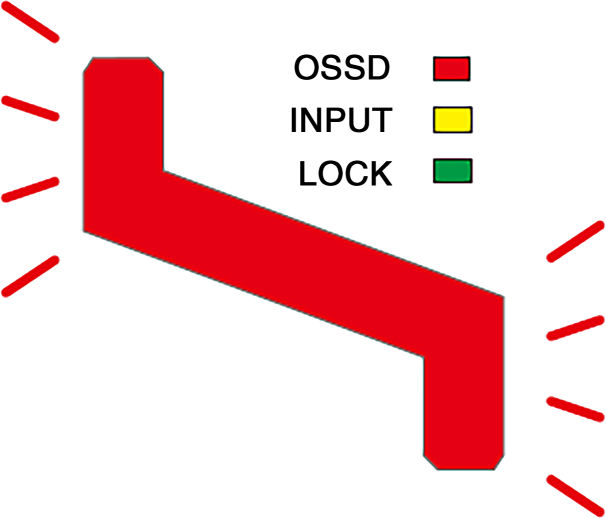

硬件故障

工作狀態指示燈：紅燈1HZ閃爍

OSSD輸出指示燈：紅燈點亮

INPUT輸入指示燈：黃燈點亮

LOCK鎖定指示燈：綠燈點亮

1.內部故障?檢錯誤

2.硬件故障

3.鎖定無輸出
