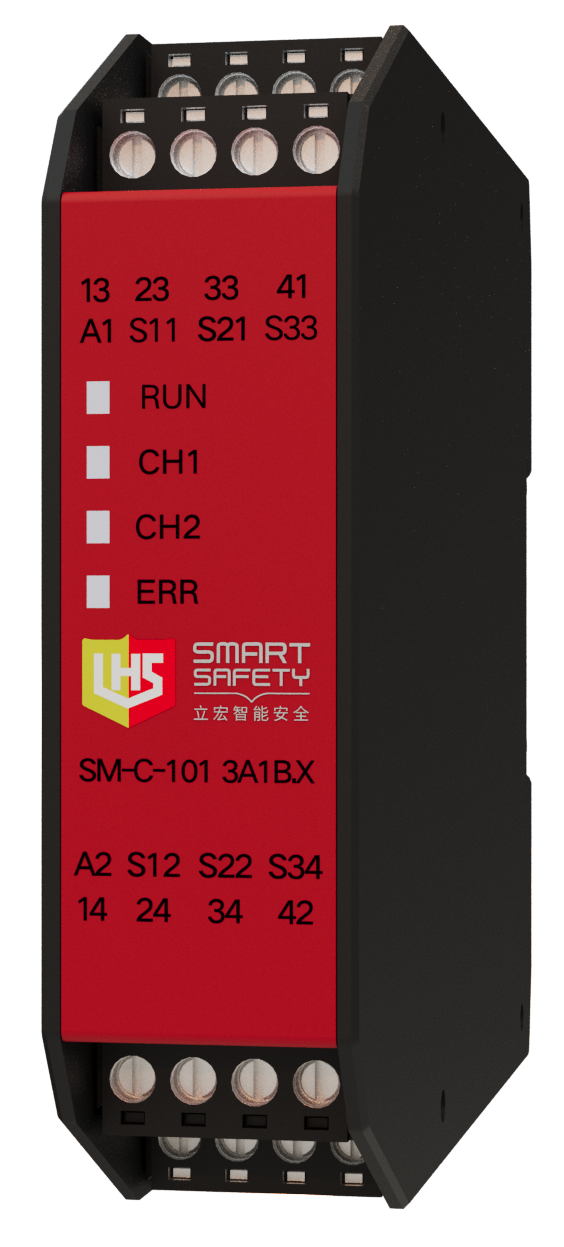

SM-C-101系列安全繼電器

·通用外殼：22.5mm的通用外殼，外觀尺寸通用性強

·電路板三防漆吐覆：保護電路板防潮、絕緣、防水、防塵、防零件松脫達到G3防腐標準

·接線方便：電源用紅黑色表示，輸入端用S加數字表示，輸出端用數字表示

·全國產化：采用全國產化器件、性價比高、品質無憂

·支持多種設備輸入：急停按鈕、安全門、PNP型安全光幕、擴展模塊

▊

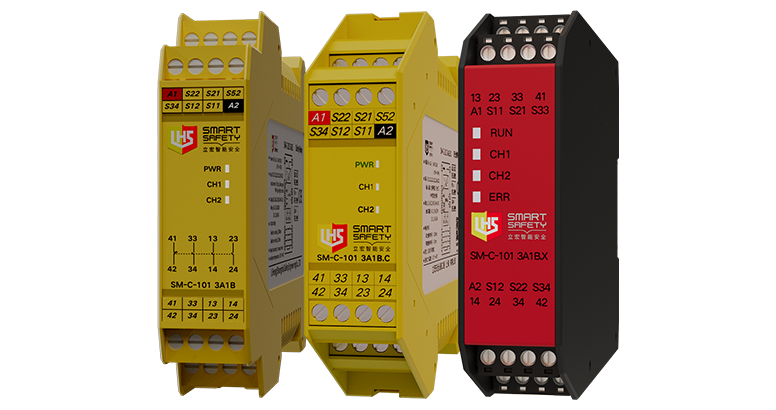

產品選型

圖片
名稱	SM-C-101系列安全繼電器	SM-C-101系列安全繼電器

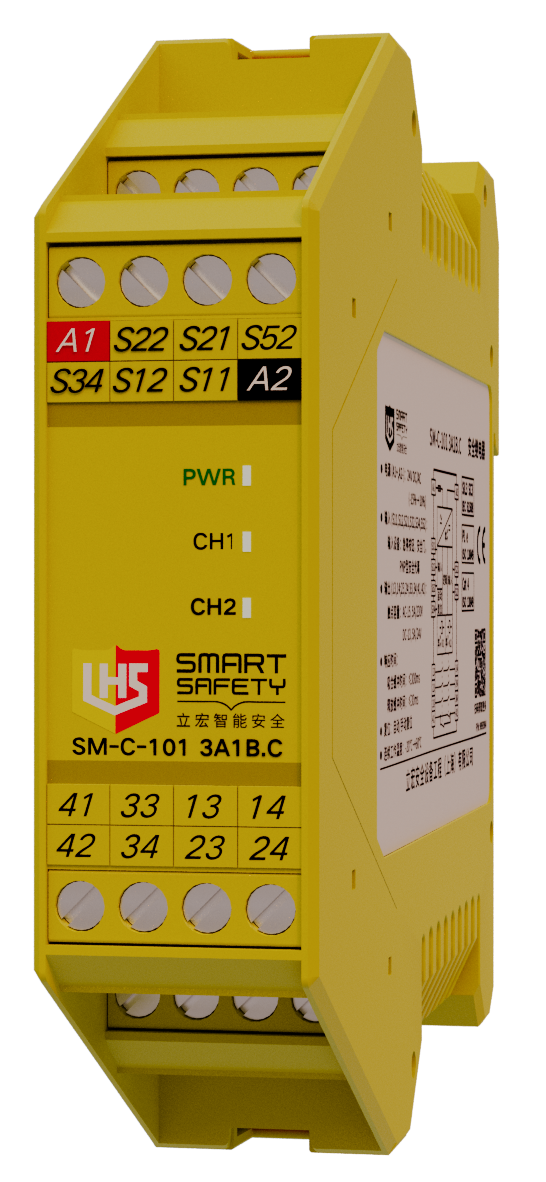

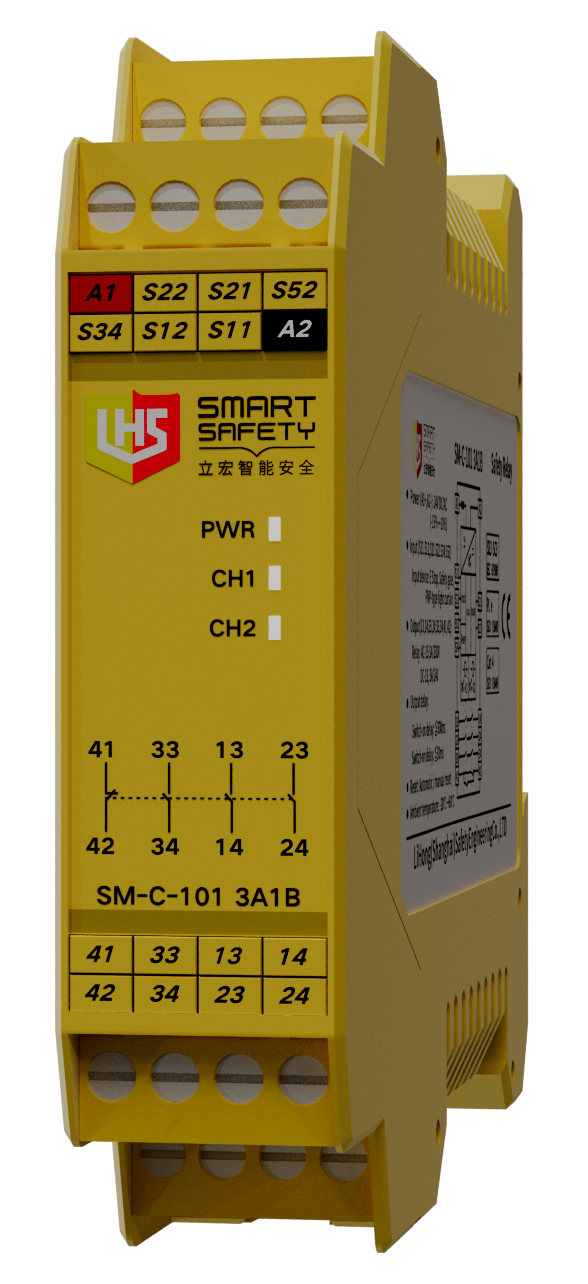

型號	SM-C-101 3A1B	SM-C-101 3A1B.C
電源特性
供電電壓	24V DC / AC
電壓容差	0.85 ~ 1.1
交流頻率	50Hz~60Hz
電壓范圍	20~30V DC
電流損耗	≤90mA （24V DC）	≤90mA (24V DC); ≤240mA (24V AC)
輸入特征
輸入電流	≤50mA （24V DC）
導線電阻	≤15Ω
輸入設備	急停按鈕、安全門、PNP型安全光幕
輸出特征
觸點數量	3NO + 1NC
觸點材料	AgSnO2 + 0.2μm Au
安全輸出	13, 14, 23, 24, 33, 34, 41, 42
輔助輸出	CH1,CH2(狀態指示）
觸點類型	強制導向
輸出特征
觸點熔絲保護	10AgL/gG， NEO ZED(常開觸點) 6AgL/gG， NEO ZED(常閉觸點)
觸電機械壽命	107次以上
切換容量(EN60947-5-1)	AC-15，5A/230V；DC-13，5A/24V
時間特征
吸合緩沖時間	急停操作：≤30ms 電源失效：≤100ms	≤300ms
釋放緩沖時間	-	≤30ms
恢復時間	急停操作：≤30ms 電源失效：≤100ms	≤100ms
電源短時中斷	-	20ms
環境特性
電磁兼容	EN 60947, EN 61000-6-2, EN 61000-6-4
振動頻率	10Hz~55Hz
振動幅度	0.35mm
使用溫度	-20℃~+60℃
儲存溫度	-40℃~+85℃
相對濕度	10%~90%
海拔高度	≤2000m
絕緣特性
過壓等級	Ⅲ
污染等級	2
額定絕緣電壓	250V AC
額定沖擊電壓	6000V (1.2/50us)
絕緣強度	1500V AC, 1min
電氣間隙和爬電距離	符合 EN 60947-1
認證
安全完整性等級	SIL3
性能等級	PLe
安全類別	Cat.4
說明	1.帶.C和不帶.C的內部的強導不一樣 2.帶.C的接線端子和插座是一體式的不可插拔，不帶.C的接線端子和插座是分開的
備注
接線	(1)儀表接線采用可拆卸的接線端子;后綴帶.C儀表接線采用一體不可拆卸的接線端子;(2)輸入側導線的軟銅截面積必須大于0.5 mm?，輸出側必須2 大于1 mm?; (3)導線裸露長度約為8mm，由M3螺釘鎖緊: (4)輸出觸點必須提供足夠的熔絲保護連接: (5)銅導線必須至少耐受75℃C環境溫度; (6)端子螺釘會造成誤動作、發熱等，因此請按規定的轉矩?cái)Q緊,端子螺釘緊固轉矩:0.5Nm。
說明	1.帶.C和不帶.C的內部的強導不一樣 2.帶.c的接線端子和插座是一體式的不可插拔，不帶.c的接線端子和插座是分開的
